03 動測綜合法

動測綜合法是振動反演理論在工程上的應用。在脈動、起振機共振、自由釋放或沖擊等激振方式的作用下，通過測量砌體結構的頻率和振型等參數，根據系統識別理論得到層間剛度，推算出各層砌體軸心抗壓強度，不僅能得到砌體的強度，鑒定房屋的質量，便于對房屋進行安全性評定，隨著檢測儀器技術的改進，算法的優選，結果的精度不斷提高，很有發展前途。

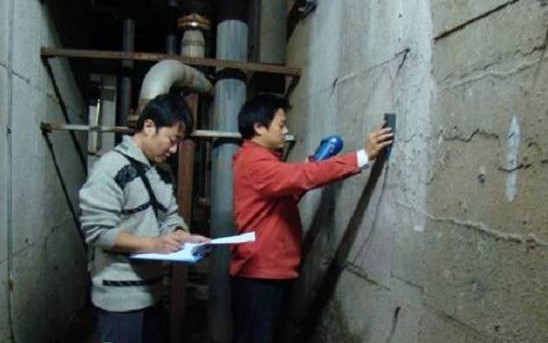

04 微觀結構法

聲、波、射線等在材料中傳播時，會因材料的微觀結構的判別而不同，由此可推斷出材料的強度。在砌體房屋檢測的方法有應力波法和超聲波法。應力波法測低強和高強砂漿砌體時，精度不高，超聲波法由于影響因素較多，測試結果不理想，有待進一步提高。

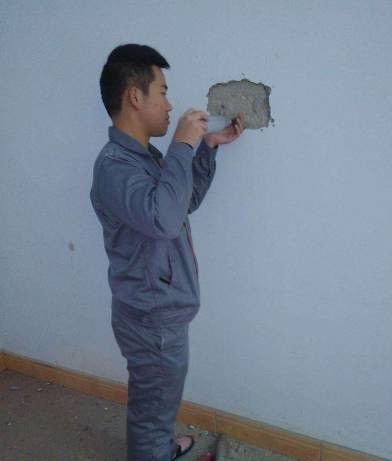

今天著重介紹一下，如何用原位檢測法檢測建筑結構現場砌體強度。

原位軸壓儀測定及其方法

原位軸壓儀的測定方法是先在墻體上開鑿兩條水平槽孔，安放原位壓力機，其中上水平槽尺寸應為240mm×250mm×70mm(深×寬×高)，下水平槽尺寸為240mm×250mm×140m(深×寬×高)，(下槽的高度視壓力機型號不同而調整)，上下水平槽孔對齊，兩槽間相隔7皮磚，凈距約430mm，槽間砌體的承壓面修平整，并在上槽下表面和扁式千斤頂?shù)捻斆�，均勻鋪設厚10mm濕細砂墊層，將反力板置于上槽孔及扁式千斤頂置于下槽孔，并使兩個承壓板上下對齊后。

擰緊螺母并調整其平行度，試加荷載檢查測試系統是否靈敏以及上下壓板和砌體受壓面接觸是否均勻密實，待正常后卸荷即開始測試。測試時分級加荷，每級荷載約為預估破壞荷載的10%，加至預估破壞荷載的80%，連續加荷直至槽間砌體破壞(當槽間砌體裂縫急劇擴展而壓力表指針明顯回退時，即為槽間砌體的破壞荷載)。

將破壞荷載換算成槽間砌體的抗壓強度和標準砌體抗壓強度，再與設計值對比，從而判明現有砌體的真實強度。

原位軸壓儀測定時的計算步驟

1）槽間砌體破壞荷載Nmij(kN)：根據槽間砌體破壞時的壓力表讀數減去壓力表的初始讀數，從表1查得Nmij。

2）槽間砌體抗壓強度σμij(MPa)：σμij＝Nmij／Aij(其中Aij為第i個測區第j個測點的受壓面積。對普通一磚厚墻體，Aij＝240mm×240mm)。

壓力表讀數與Nmij對應表

3）槽間砌體抗壓強度換算為標準砌體的抗壓強度fmij(MPa)：fmij＝σμij／ξij(ξij＝1.36＋0.54σoij為原位軸壓法的無量綱的強度換算系數，其中σoij為測點的墻體工作壓應力，可采用按墻體實際所承受的荷載標準值計算)。

σoij的計算

01 一般構造做法的普通標準磚混結構住宅的荷載計算

1）屋面荷載：厚130mm鋼筋混凝土圓孔板上做厚50mm泡沫混凝土保溫層、厚20mm水泥砂漿找平層、油氈防水層(六層作法)及頂棚抹灰厚20mm的屋面，其恒載標準值、活載標準值和荷載標準值分別算得為3.34kN／m2、0.7kN／m2和4.04kN／m2。

2）樓面荷載：厚130mm鋼筋混凝土圓孔板上做厚30mm細石混凝土及頂棚抹灰厚20mm的樓面，其恒載標準值、活載標準值和荷載值標準分別算得為3.09kN／m2和5.09kN／m2。

3）雙面粉刷的厚240mm磚墻自重為5.24kN／m2。

以上數據將隨構造做法不同而異�！�

02 測點墻體工作壓應力和強度分項系數計算

1）承重墻：σoij＝［5.24×墻高＋(5.09×N＋4.04)m×n/2］／0.24(其中墻高為測點以上墻體總高；N為測點以上樓層數；m、n為承重墻所處房間的開間、進深)。

2）非承重墻：σoij＝[5.24×墻高］／0.24

舉例：房屋開間×進深為3.3m×4.2m，高6層，層高3.0m，可得上述結果。

砌體強度評定

上述求得的標準砌體抗壓強度fmij(即為測點砌體的試驗強度)，根據《砌體結構設計規范(GBJ 3-88)》換算為設計強度，尚需進行如下處理。

1）檢測單元測區的砌體平均抗壓強度：fm＝1/nΣfmi(n為檢測單元測區總數)。

2）測區砌體強度平均值與砌體強度標準值的關系：因fk＝fm－1.645σf和σf＝0.17fm，故fk＝0.72fm和fm＝1.39fk。

3）砌體強度標準值和強度設計值的關系：因有fd＝fk／rf和rf＝1.5，故fd＝0.72fm／1.5＝0.48fm或fm＝2.08fd。

4）如某六層住宅，底層、二層墻體采用強度等級MU10磚和M7.5砂漿砌筑，三至六層采用MU7.5磚和M5.0砂漿砌筑，使用中發現砌體松散，強度較低，要求檢測砌體實際強度，為加固修復提供依據。查《砌體結構設計規范(GBJ 3-88)》2.2.1.1表：MU7.5磚，M5.0砂漿，砌體設計值1.37；MU10磚，M7.5砂漿，砌體設計值1.79。

檢測結果，表明砌體強度明顯不足，僅為設計強度的50%左右，需作加固補強。

原位軸壓法的缺點

雖原位軸壓法具有一定的優越性，但采用手動加荷，加荷速度和加荷量不易控制，會造成砌體受力不均和偏心受力；而且壓力表讀數量程偏大，實測荷載值精度不高；周邊砌體對槽間砌體的橫向約束作用靠強度分項系數修正，誤差較大；特別是計算過程繁雜等，存在明顯不足，尚有進一步改進空間。
